約9万キロ程走行した、4G63(ランエボ８MR)のエンジンをオーバーホールしました。
シリンダーブロック、ヘッドが加工から帰ってきたので、組み付けをはじめました。
温度管理をして、精密にクリアランスを計測、調整しながら組み付けて行きます。 |
|
|
|
|

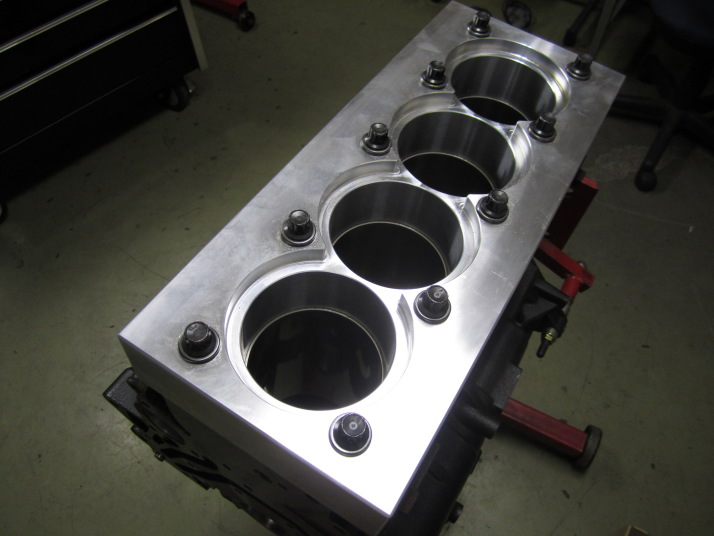

加工からシリンダーとヘッドが帰ってきました。
丁寧に洗浄し、組み付けを始めて行きます。 |
|
|
|
|

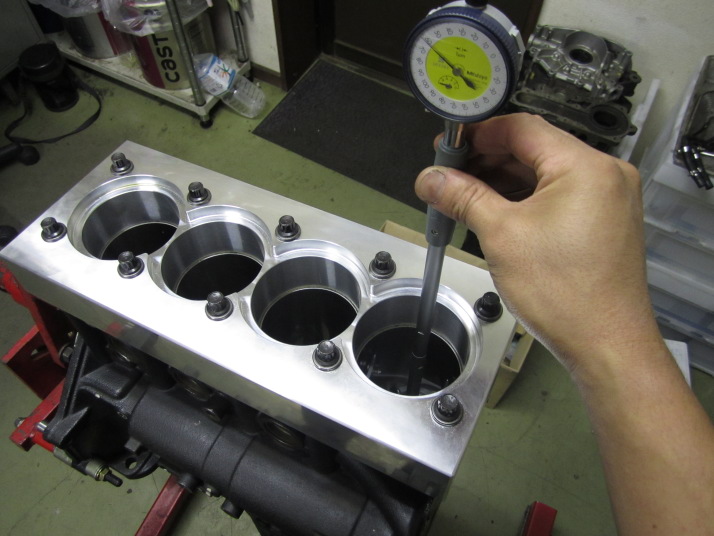

ボーリングの上がりを点検します。

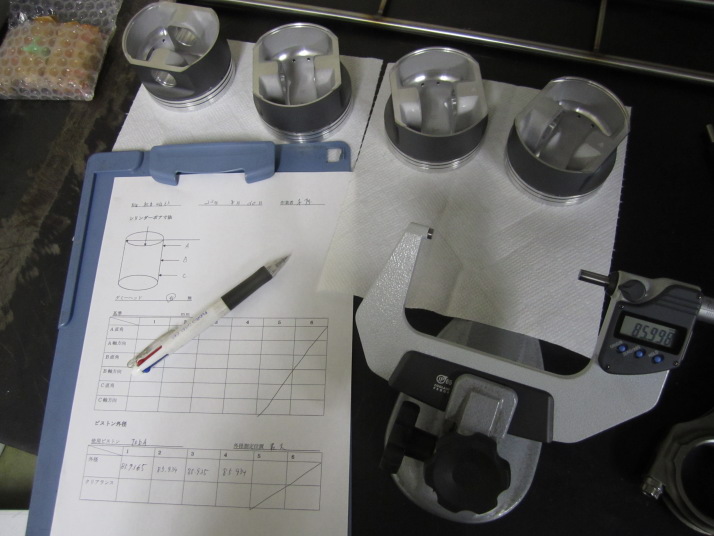

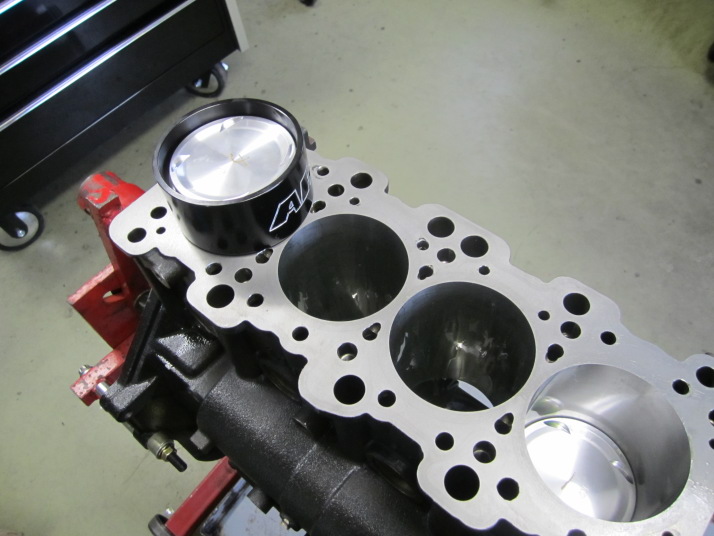

室温を安定させた後、ピストン外径を計測し、各シリンダー軸方向、直角方向を上部、中部、下部、計６箇所測定し、ピストンクリアランスを確認します。
|
|
|
|
|

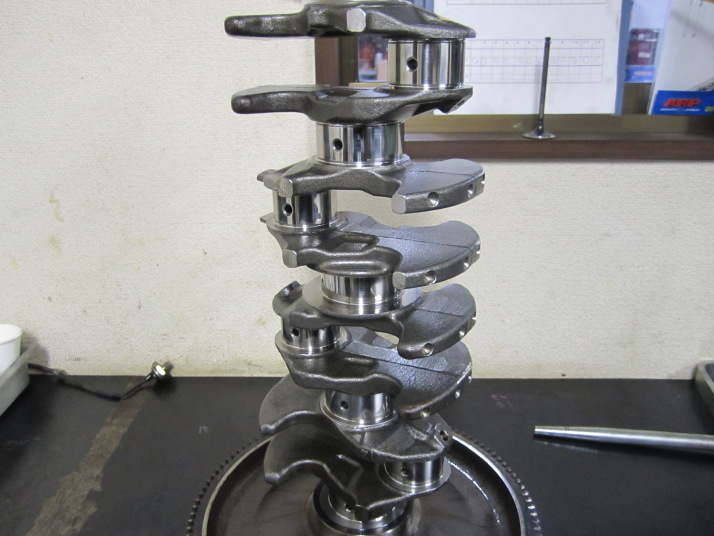

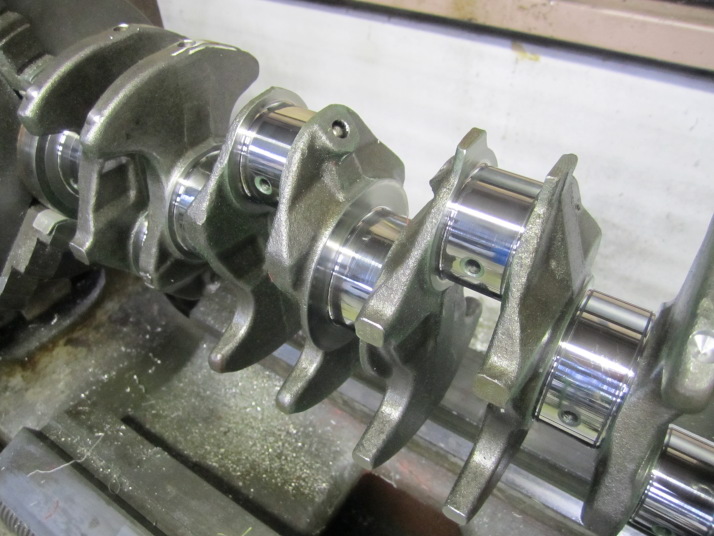

クランクシャフトは、ダイナミックバランス、ラッピングをしました。
|
|
|
|
|
|
クランク、コンロッドメタルのクリアランスを調整して行きます。

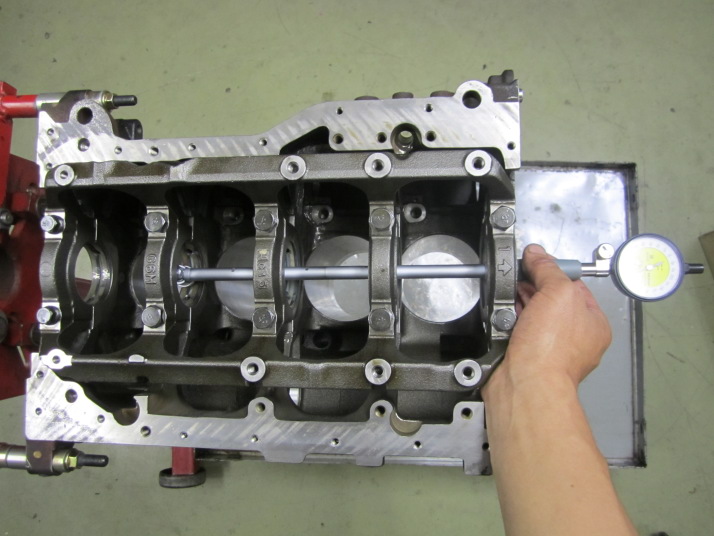

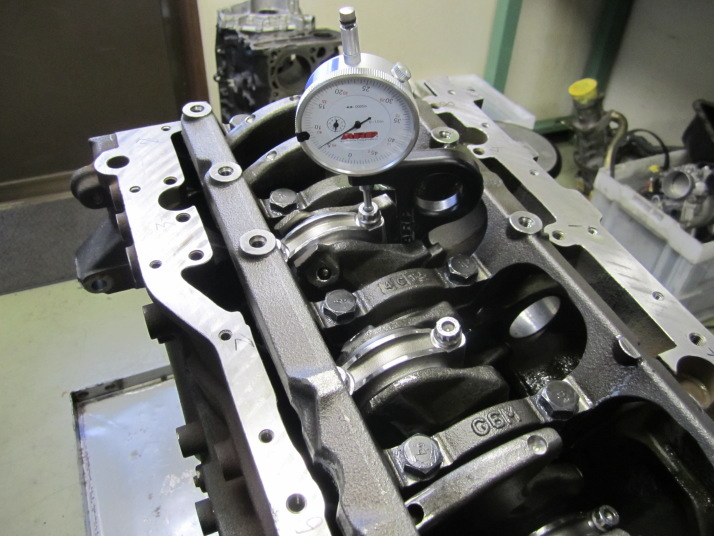

クランクシャフトのシャーナル径をマイクロメーターで測定した後、クランクジャーナル、コンロッドとメタルを組み付けボアゲージで内径を測定し、引き算してクリアランスを測定します。測定単位は0.001ｍｍです。
メタルはACL製を使用し同一グレード内のメタルも公差が有る為、厚みを測定、選択し目標のクリアランスに調整して行きます。

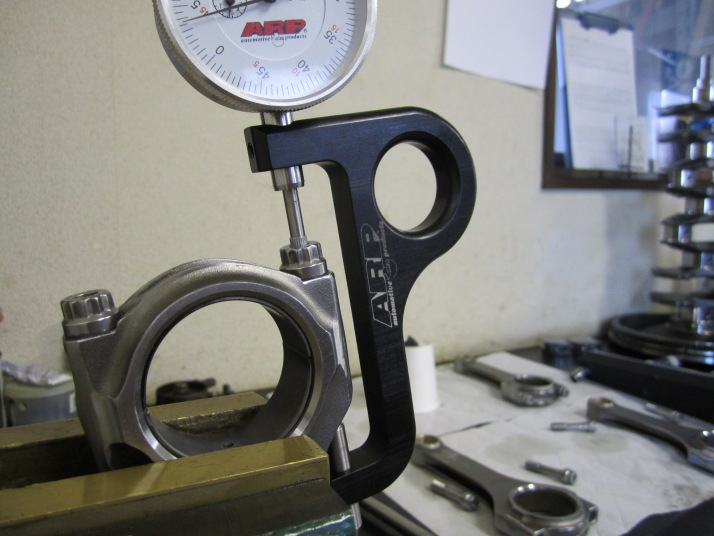

コンロッドボルトは、ボルトの伸び量とトルクメーターでトルクを確認しながら締め付けます。
|
|
|
|
|

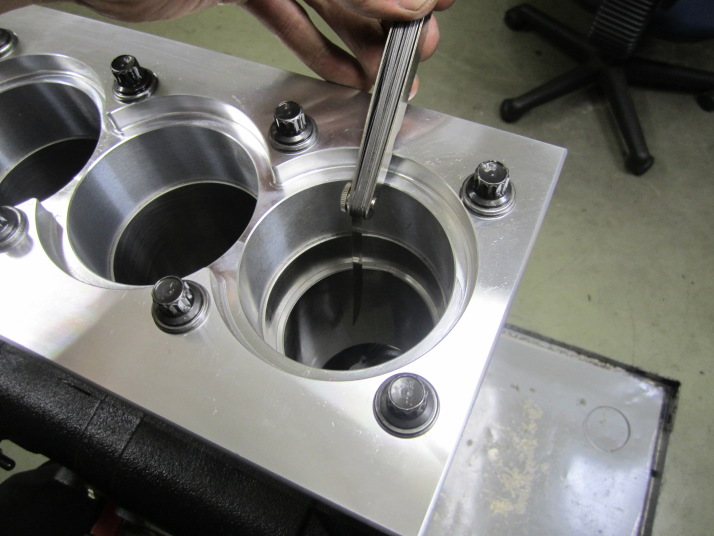

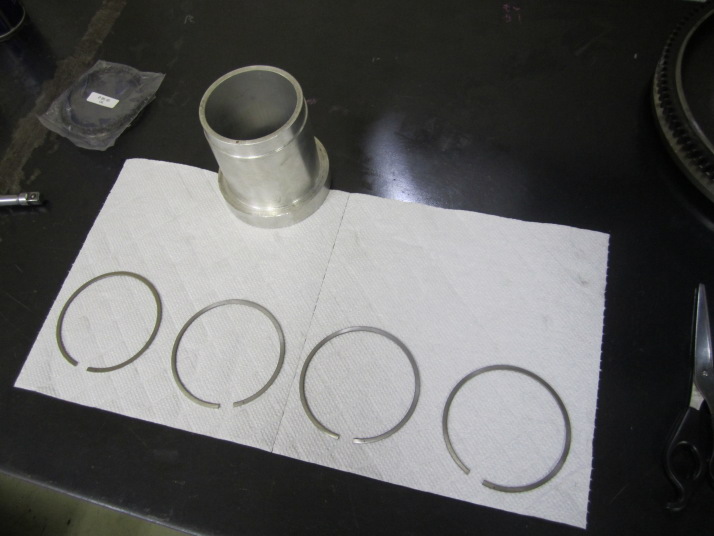

ピストンリング、オイルリングの合い口隙間を確認、調整します。
|
|
|
|
|
|
|

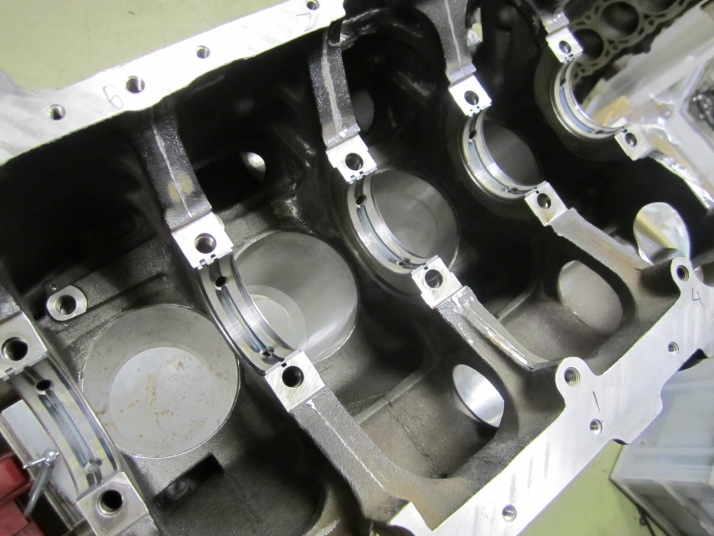

シリンダーブロック組み付け。

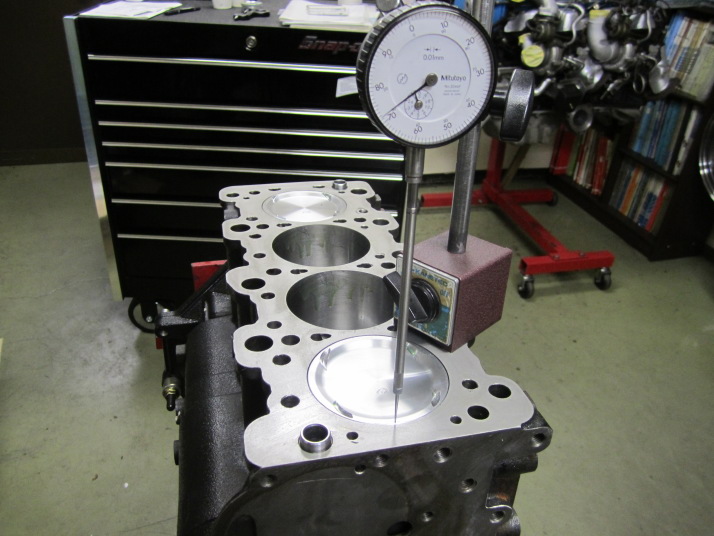

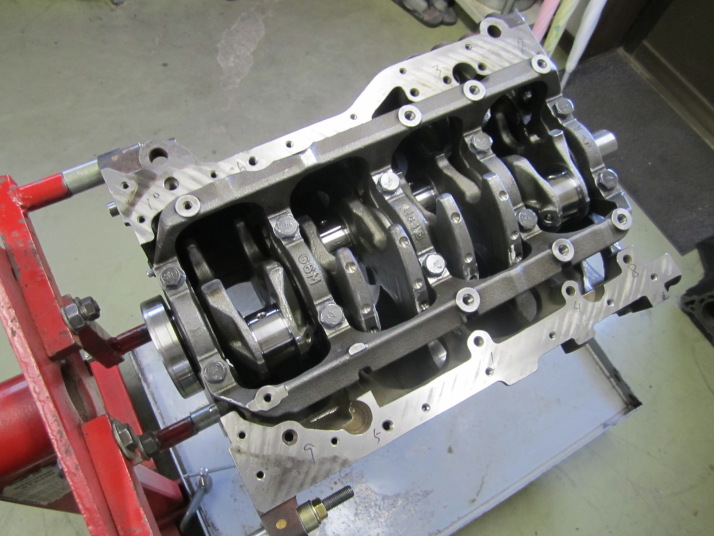

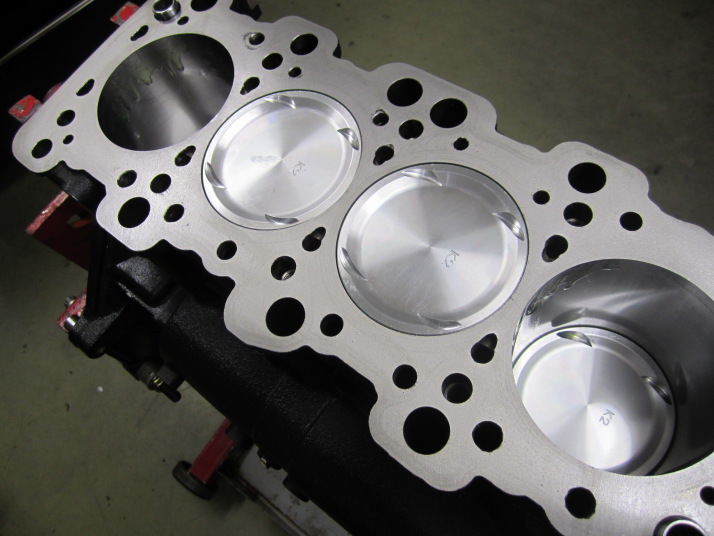

クランクシャフト、ピストンコンロッドを組み付け、シリンダーブロック上面とピストントップの高さを各気筒測定します。 |
|
|
|
|
|
|
|

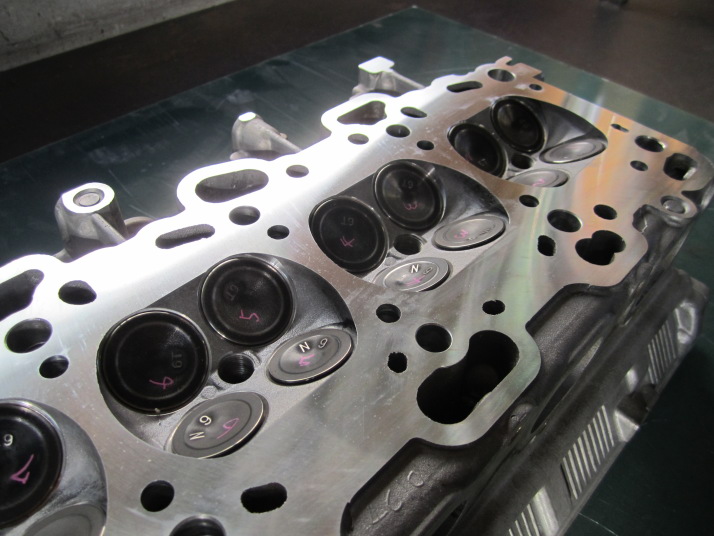

シリンダーヘッド組み付け。

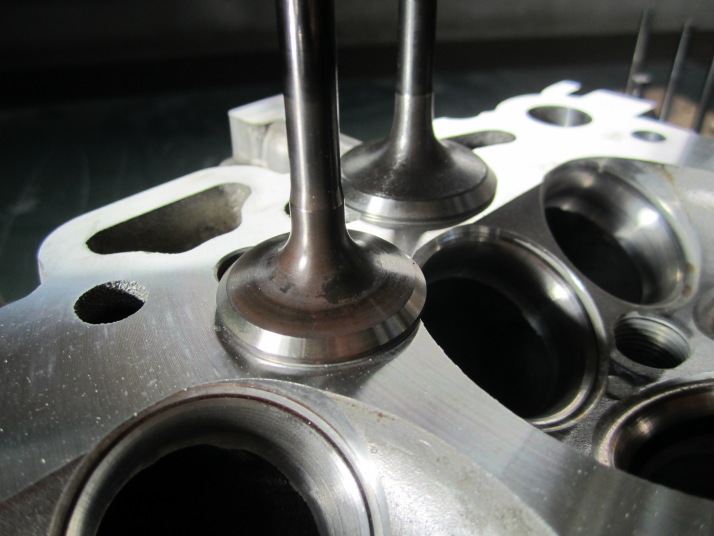

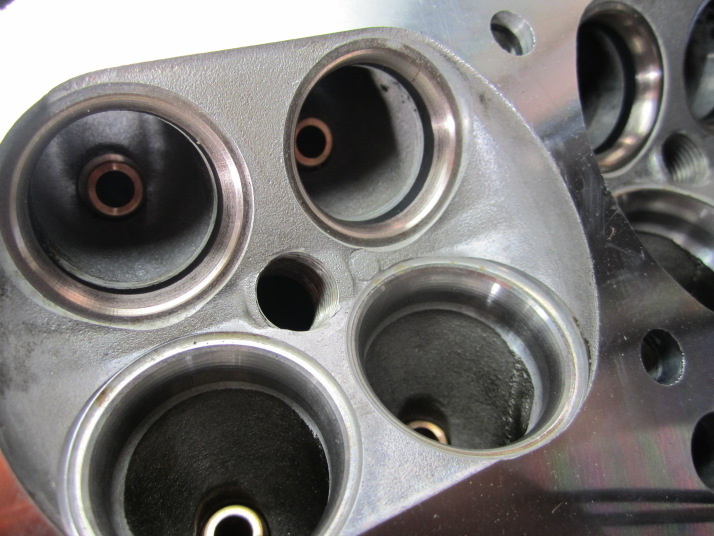

シートリングとポートの段付きを修正して、バルブの擦り合わせをします。

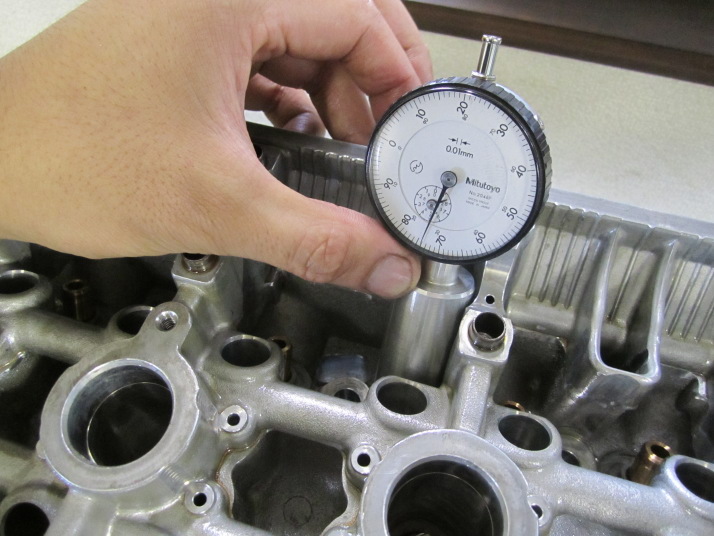

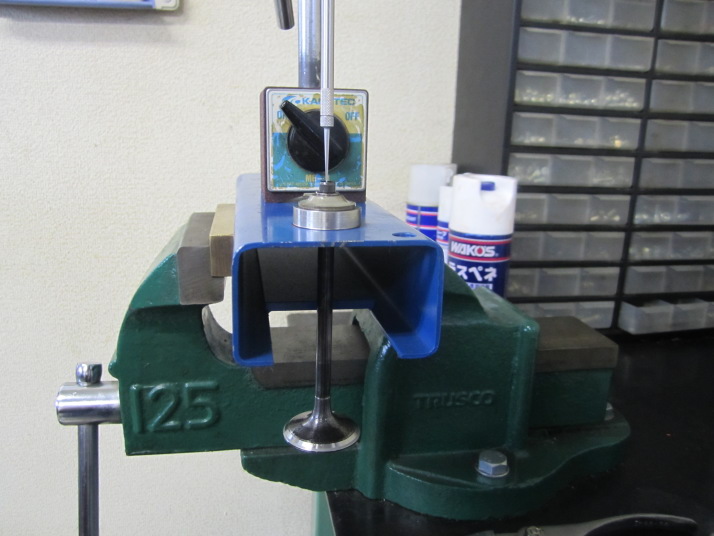

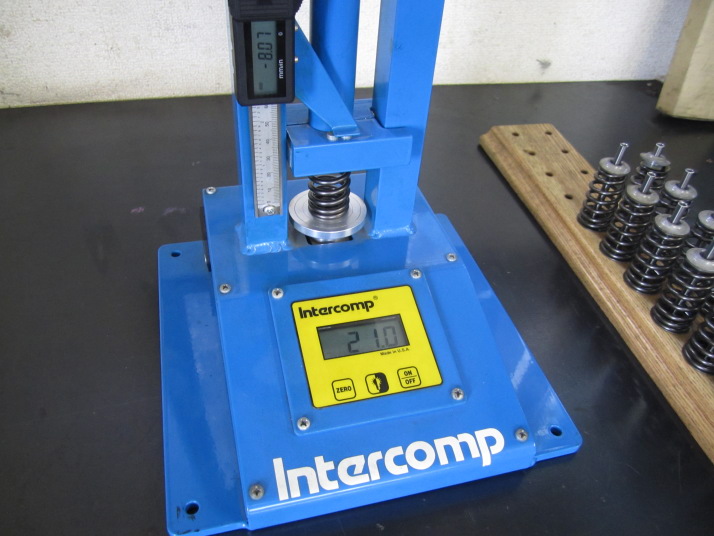

バルブの付き出し量を点検。リテーナー端面からバルブステムエンド寸法も測定。
問題が無ければ組付けをします。
|
|
|
|
|
|
|
バルブをシリンダーヘッドに組み付け後、シリンダーブロックに取り付け。

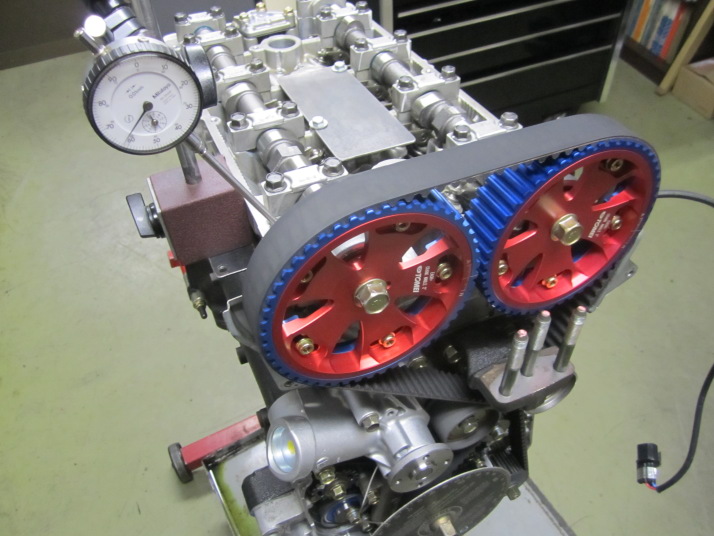

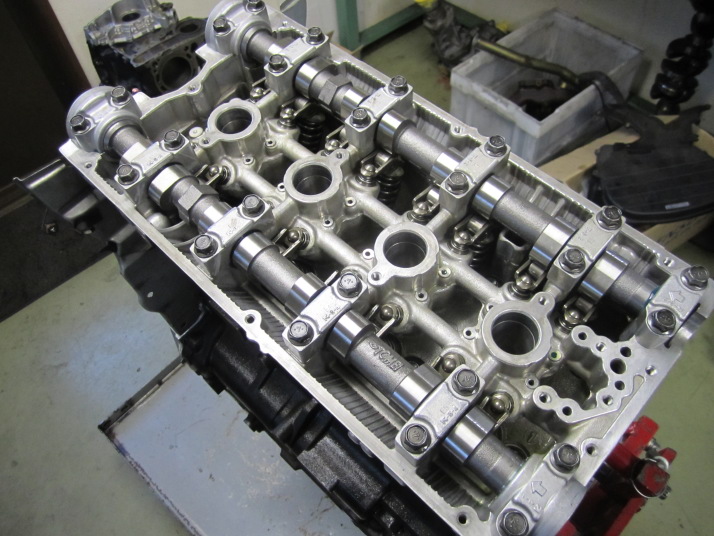

カムシャフトを取り付け、バルブタイミングを調整。

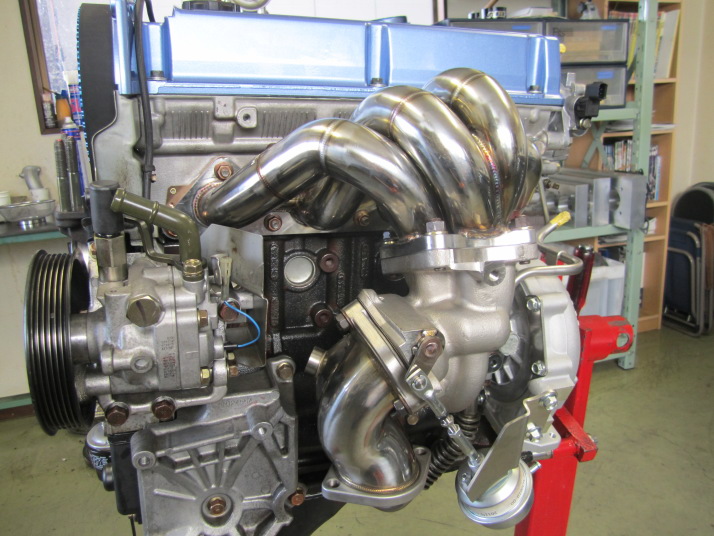

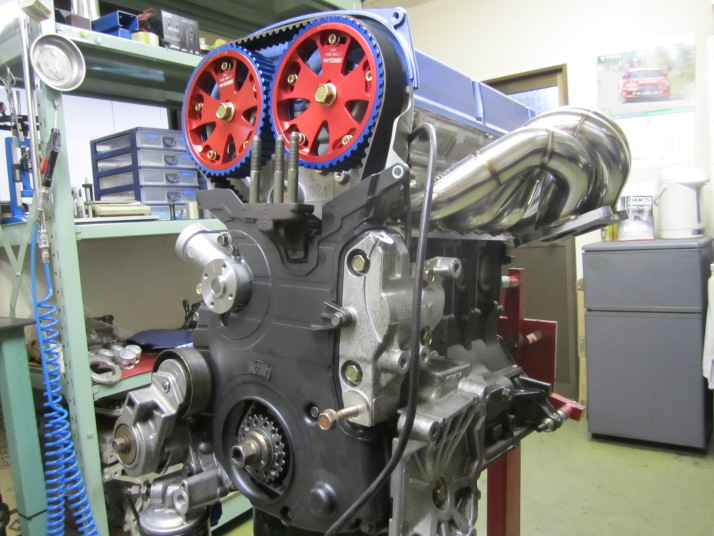

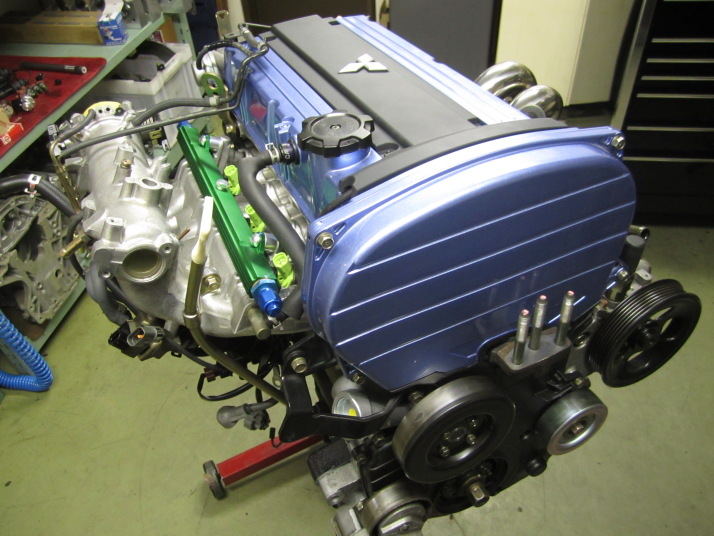

タービン、サージタンク等、補記類を組み付けて完成。 |
|
|
|
