     WORKS        2011-7-17   BNR32,Rdd製ブレンボキット取り付け
BNR32にRdd製ブレンボキットを取り付けました。F50キャリパーにφ370のベルフロート2ピースローターのキットです。
ホイールはTE37SL、18インチ10.5J、インセット22です。
pic1

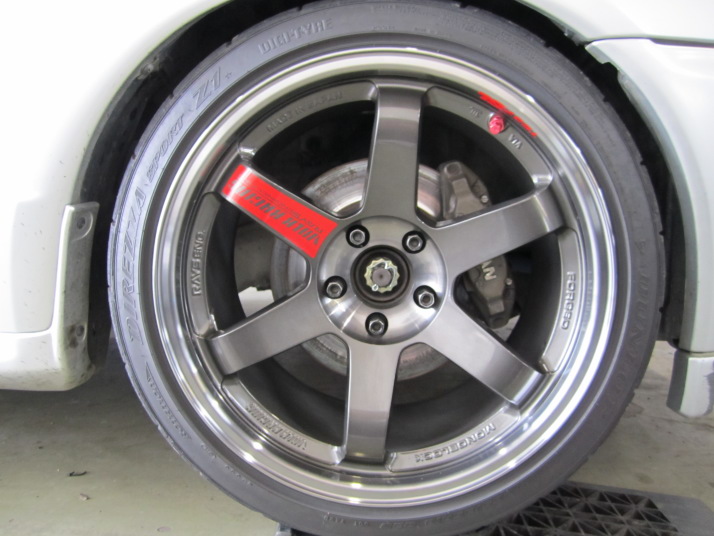

まずノーマルキャリパーに18インチのホイールを履かせてみます。
日産キャリパーでローター径はφ296です。
pic2

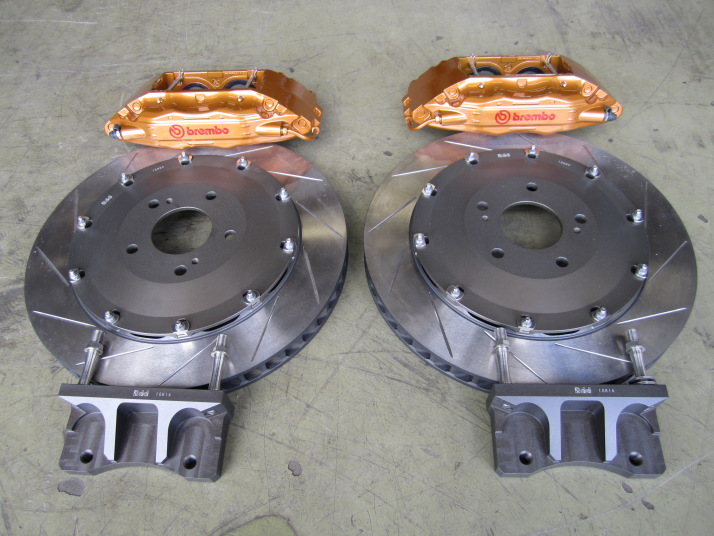

今回取り付けをするRdd製ブレンボキット。
キャリパーの標準色は黒ですがゴールドに塗装してもらいました。
pic3
ベルハット、キャリパーブラケットと共にタフラム処理してあります。
キャリパーブラケットは剛性がないとブレーキング時にキャリパーが動いてしまうので非常に重要なパーツです。
pic4
pic5

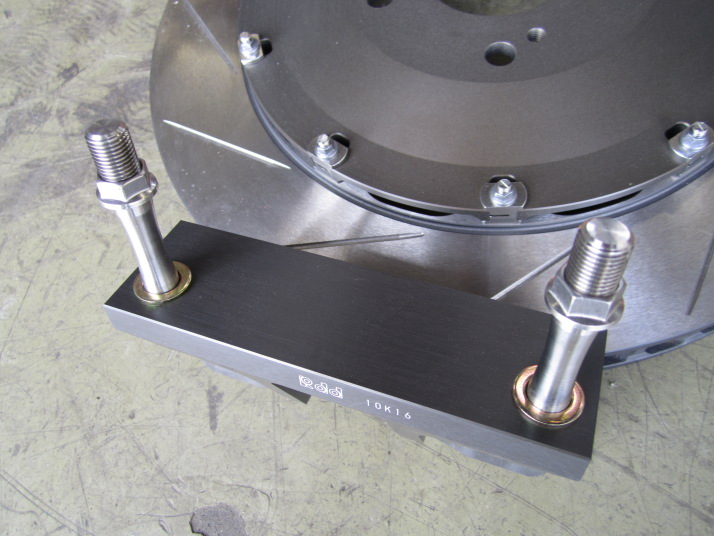

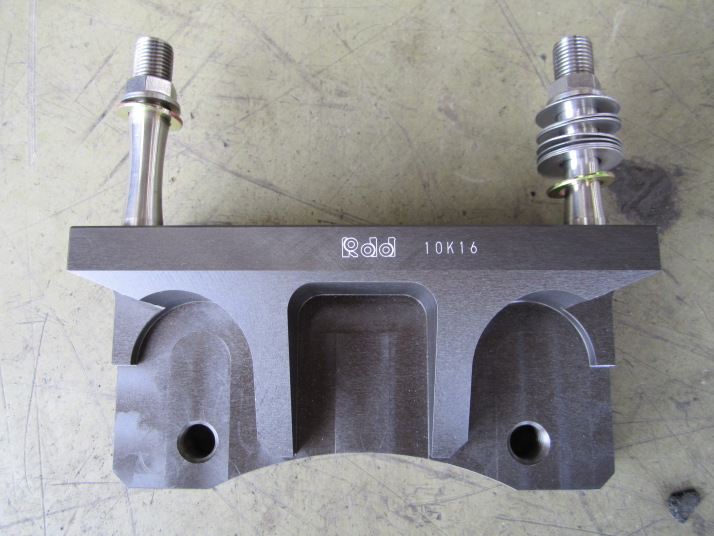

Rdd製のキットには、キャリパーのセンター出し用の調整シムが付いて来るので非常に便利です。
キャリパーのセンターにローターが来るように調整して取り付けます。

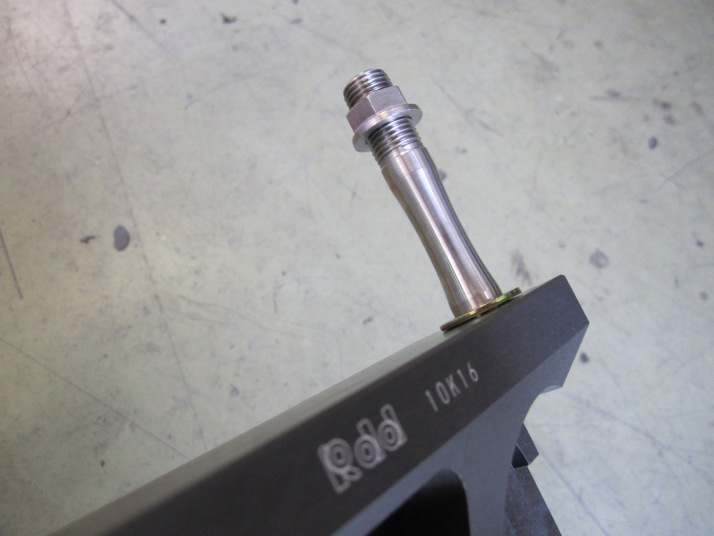

キャリパー固定用のスタッドボルトは、ねじ部で伸びないよう中央を削り込んであります。
pic6
ノーマルブレーキローターと並べて比較。
pic7
pic8

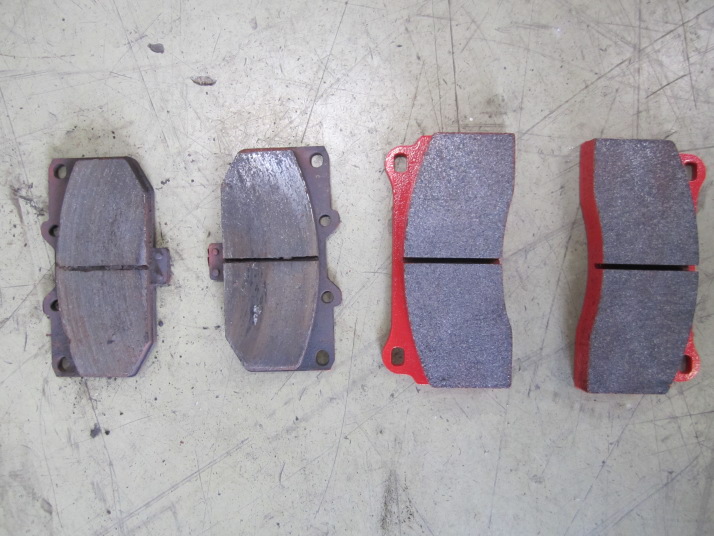

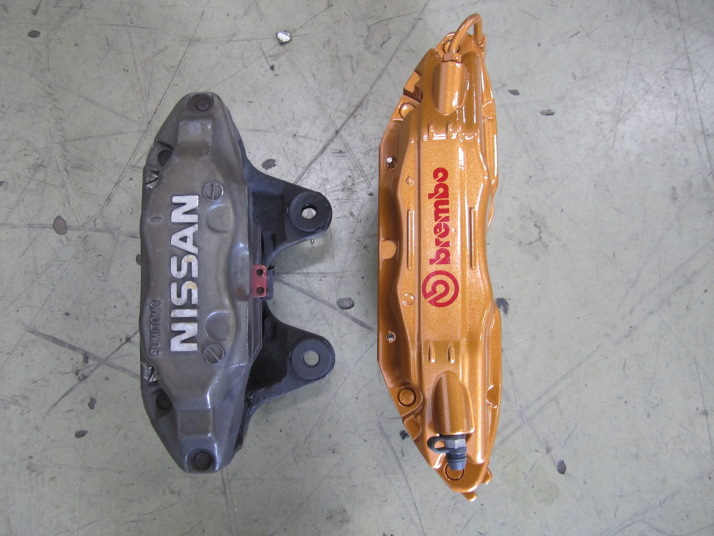

キャリパー、ブレーキパッドのサイズを比較。
pic9
pic10

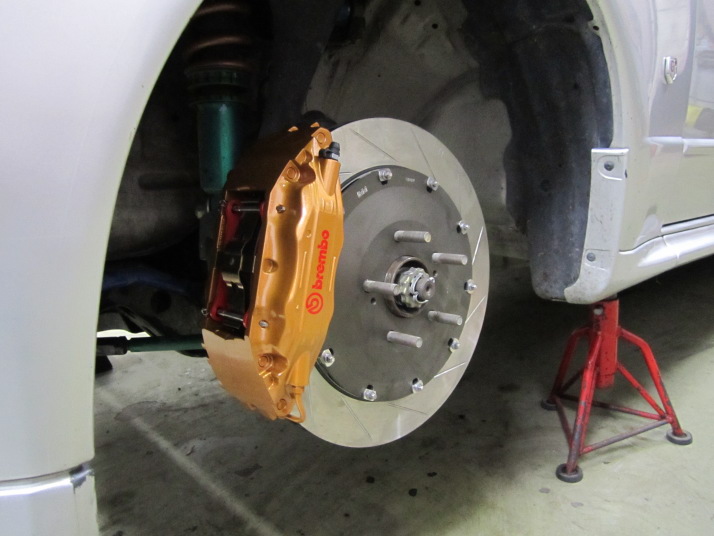

取り付け。
pic11

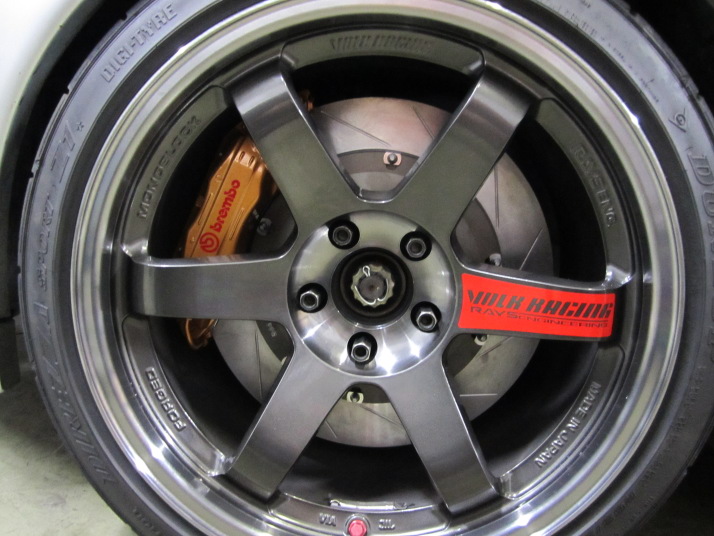

完成。
ブレーキパッドのあたりを付けた後、再度ボルトナットのトルクチェックを行い終了。
