　　　　 WORKS　　　　　　　2011-6-15　　インナーサイレンサー製作　　　

60.5φ,肉厚1.5mmのマフラー出口用にインナーサイレンサーを製作しました。
脱着時に抜けづらくならないようにサイレンサー外径を設定し、前後にツバを付け二箇所でサイレンサーを支えるように製作しました。
サイレンサーの固定はスプリング止めです。

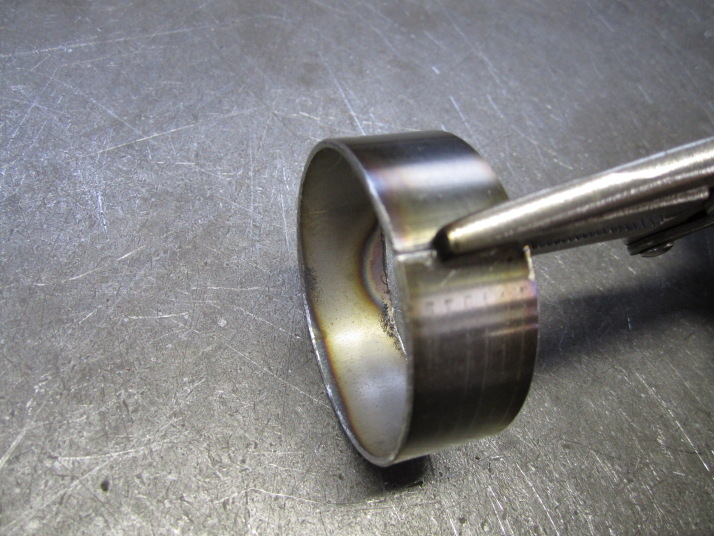

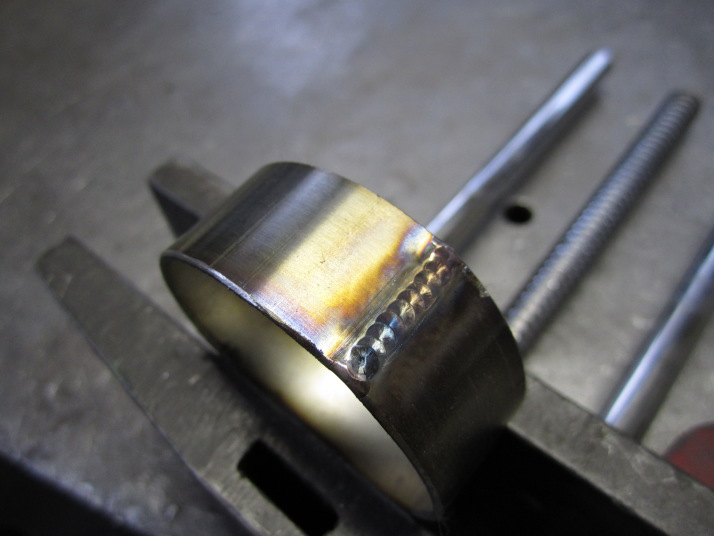

パイプをカットしてマフラー内径にはまるように寸法をつめて溶接します。

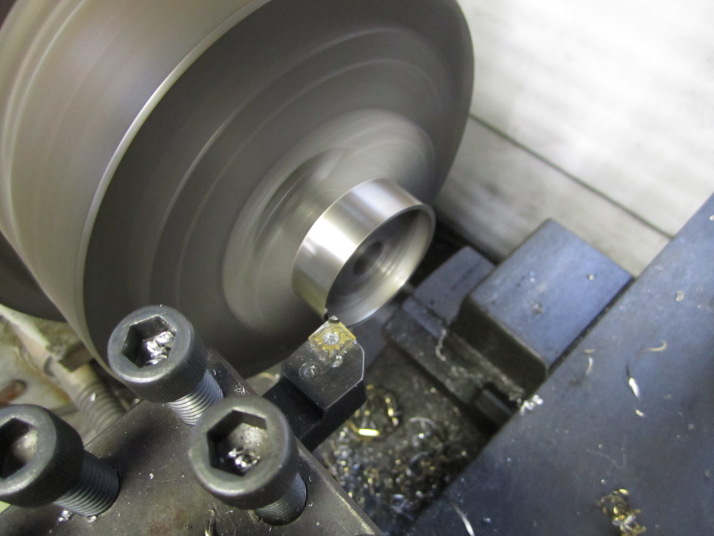

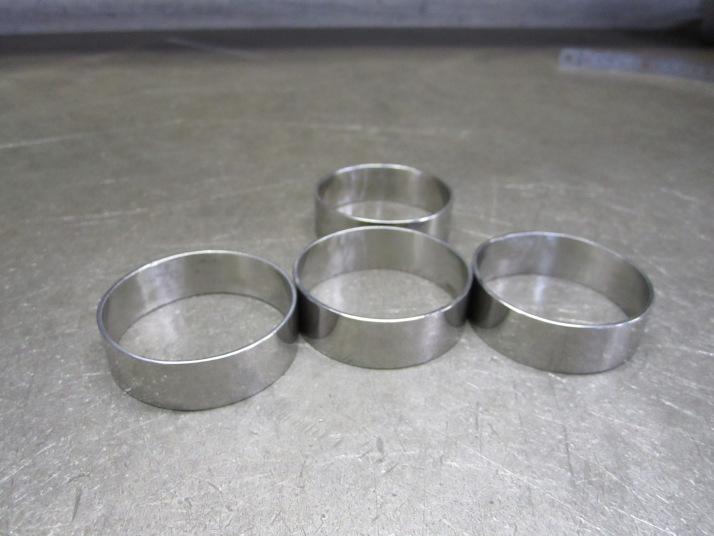

溶接後、寸法を合わせるため旋盤で加工。

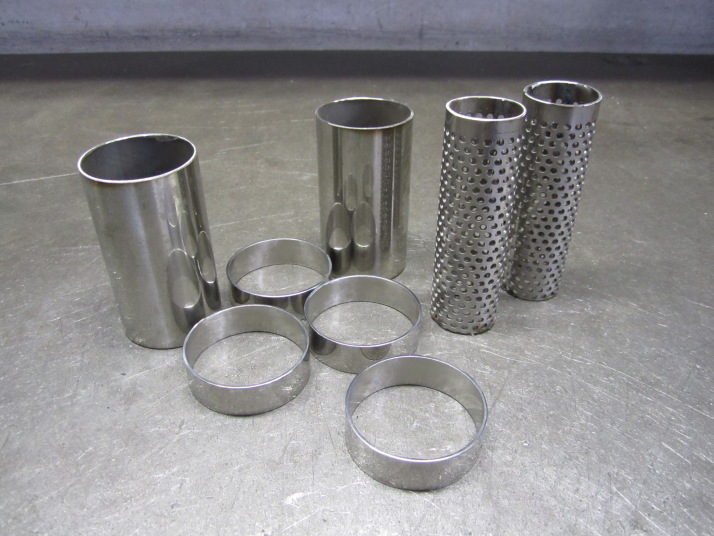

インナーサイレンサーの材料。

サイレンサー部の製作。

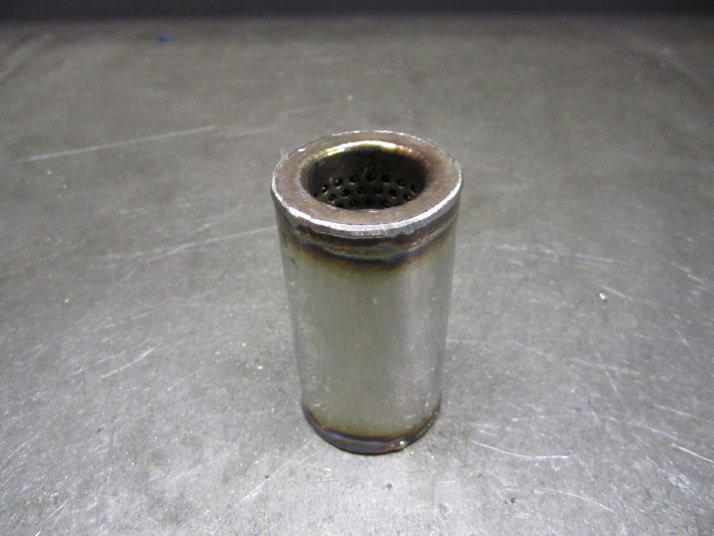

パンチングの周りに消音材を詰めて蓋を溶接。

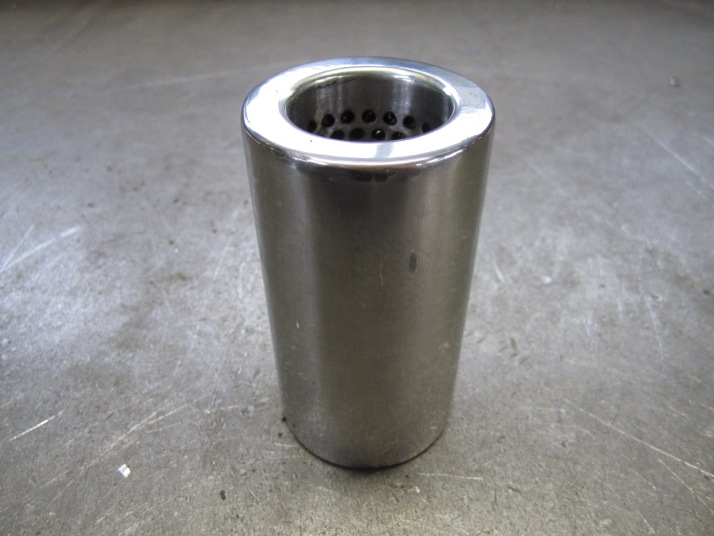

溶接後、ビードを削り磨いて仕上げます。

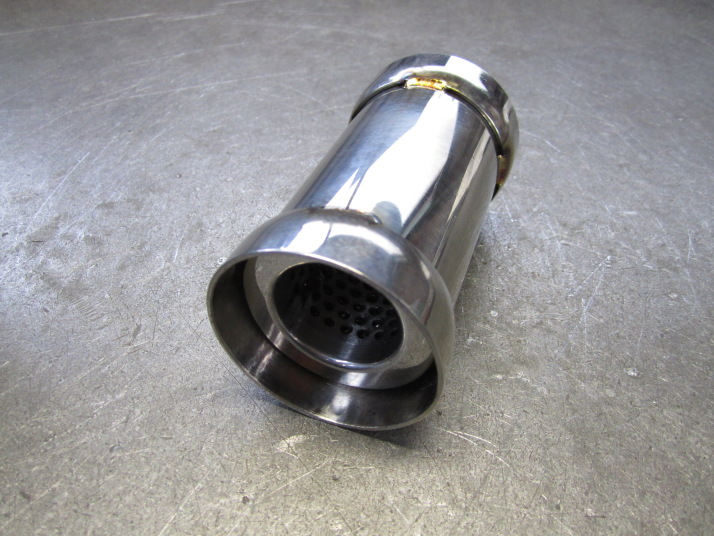

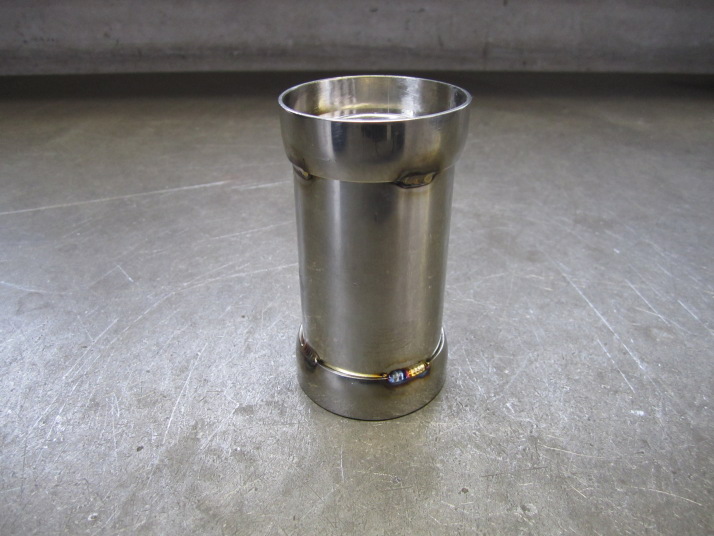

サイレンサーの両端に、マフラー内径に合うよう加工したパイプを溶接。

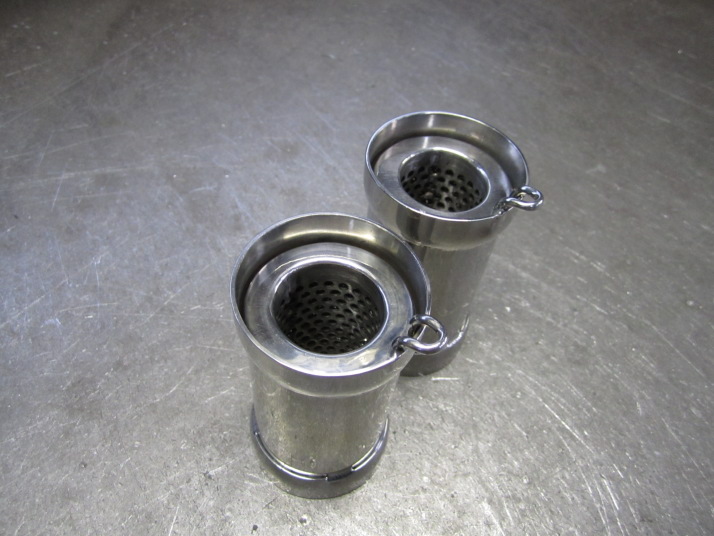

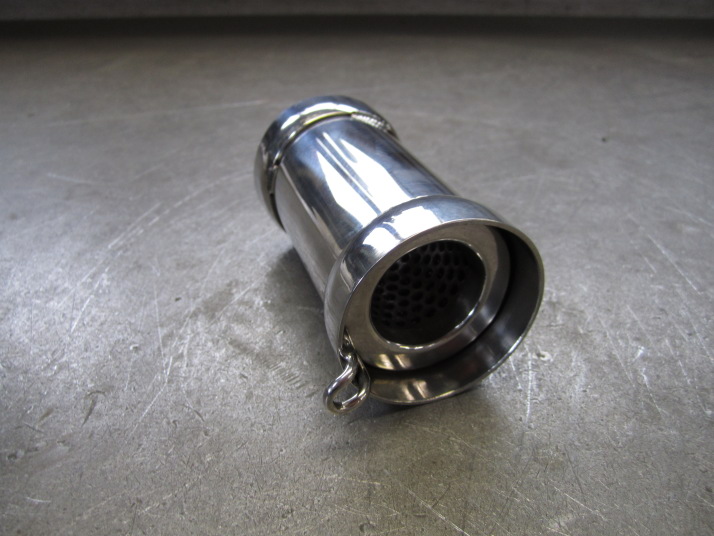

サイレンサー固定用のスプリングフックを取り付け、磨いて完成。
