     WORKS        2011-5-13   ポルシェ964,ヒートエクスチェンジャー製作

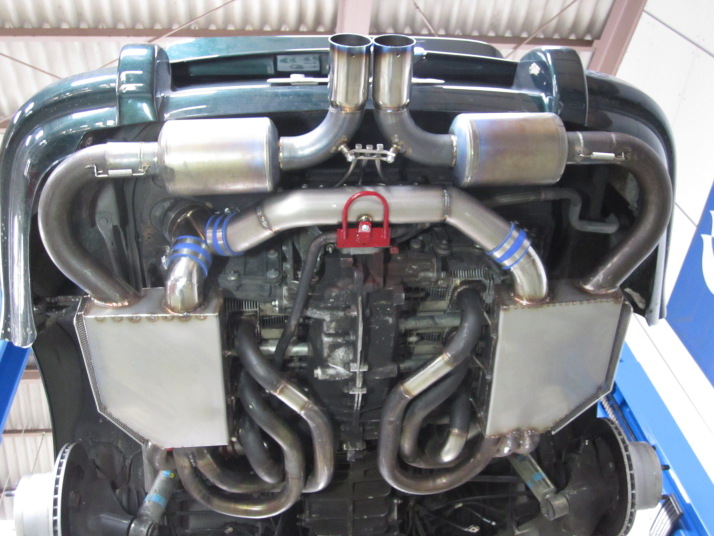

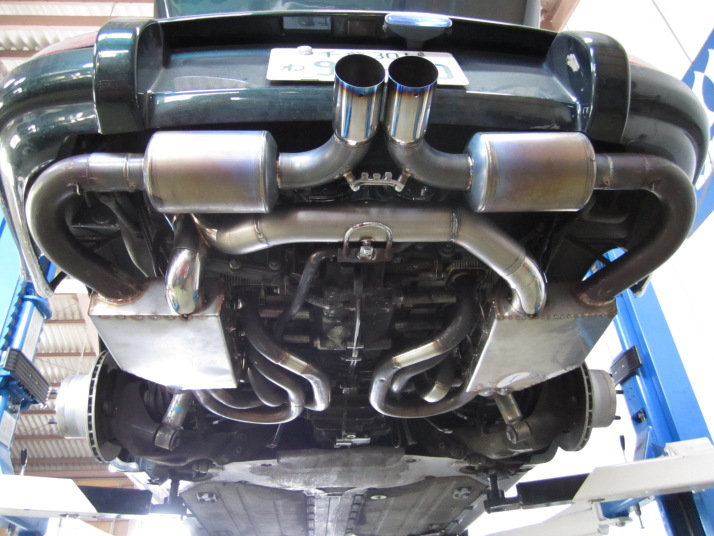

 ポルシェ964の既製品のエキマニにヒートエクスチェンジャーを追加で製作しました。
pic1
左右バンクのエキマニにヒートエクスチェンジャーを追加で製作し
エンジンから室内までのパイプを製作します。
pic2
pic3

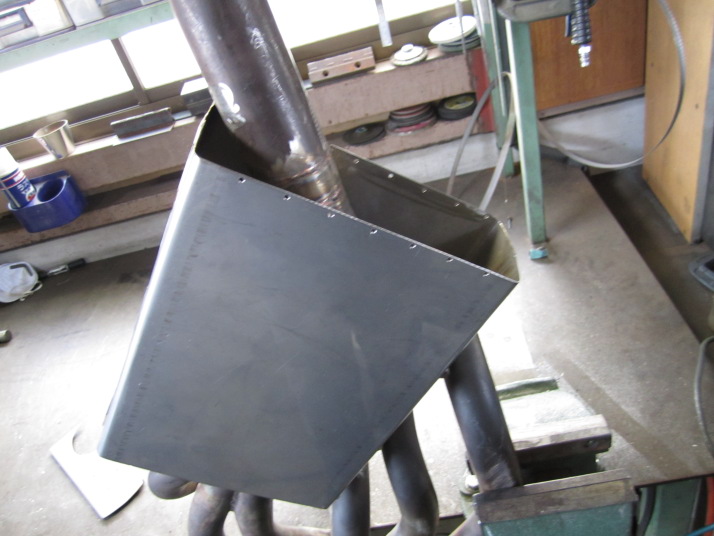

ステンレス板(SUS304-t0.8mm)
でマニホールドを覆うボックスを作っていきます。
pic4
pic5

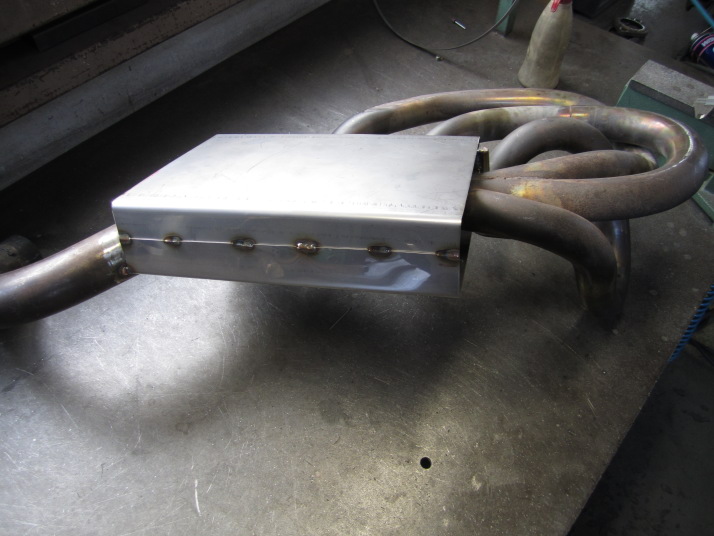

クリアランスを確認しながら上下の板を側面中央で重ね合わせ位置だしをしていきます。
pic6
pic7

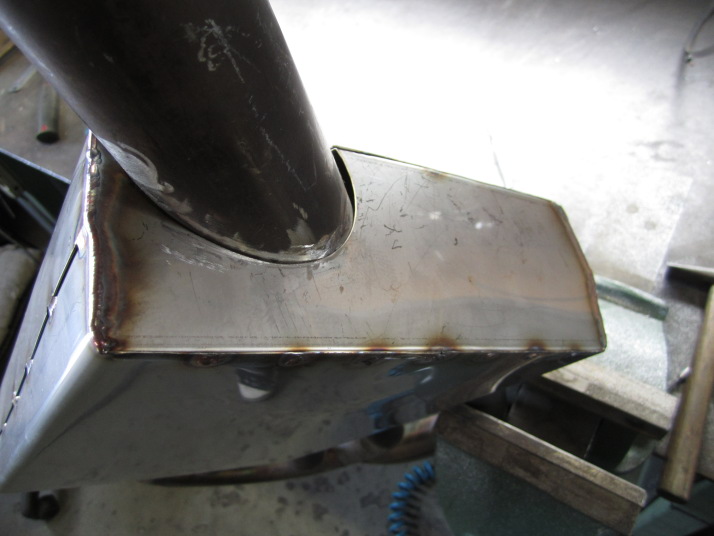

位置が出たら溶接。
薄板なので点付けで溶接します。
pic8
pic9

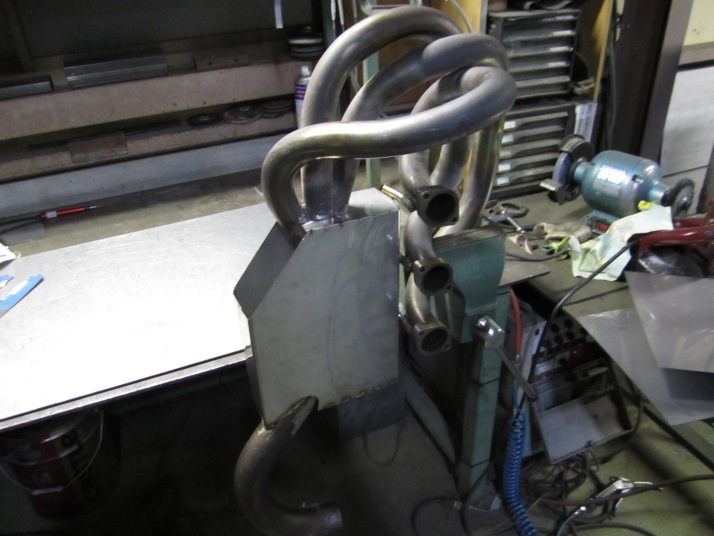

前後に蓋をして、一度車体に取り付けクリアランスのチェック。
pic10
タイヤに近い部分をカットして蓋をします。
pic11
右バンクも同じように製作してヒートエクスチェンジャー部分の完成。
pic12
pic13
エンジンからヒートエクスチェンジャーまでのパイプの製作。
二股を作って左右バンクに振り分けます。
pic14
エンジン側のパイプ完成。
中間パイプはチタンで作りました。
pic15
pic16

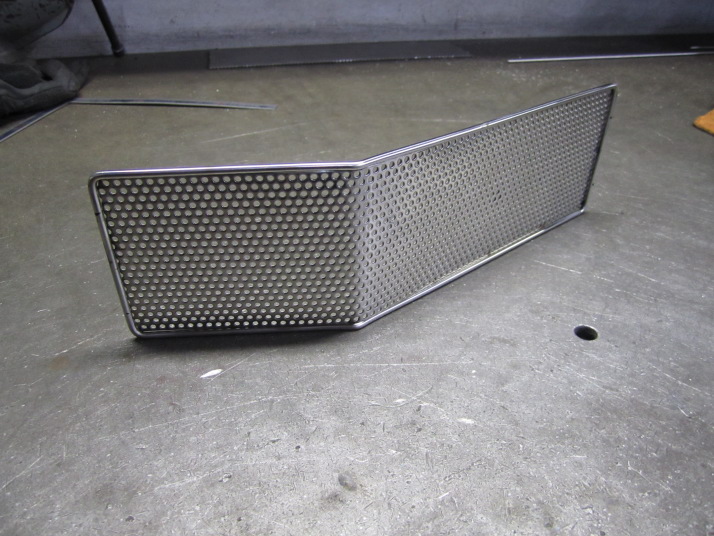

ヒートエクスチェンジャー部の遮熱板を製作。
フレームを作って、パンチングを張り、曲げて取り付けます。
pic17

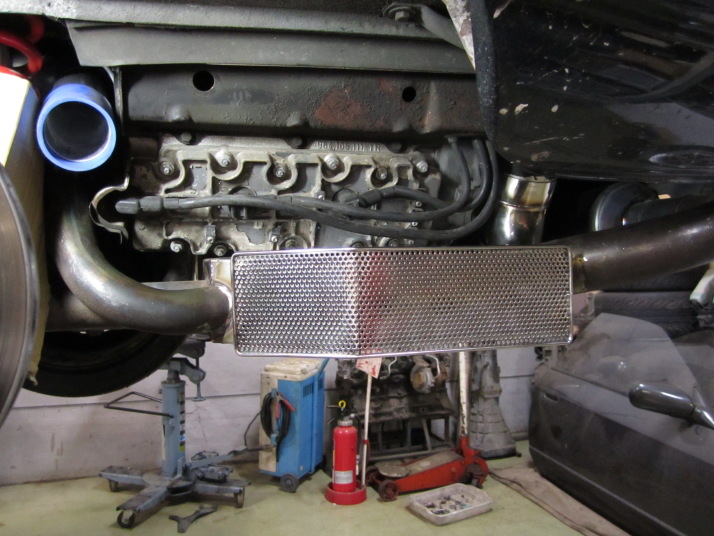

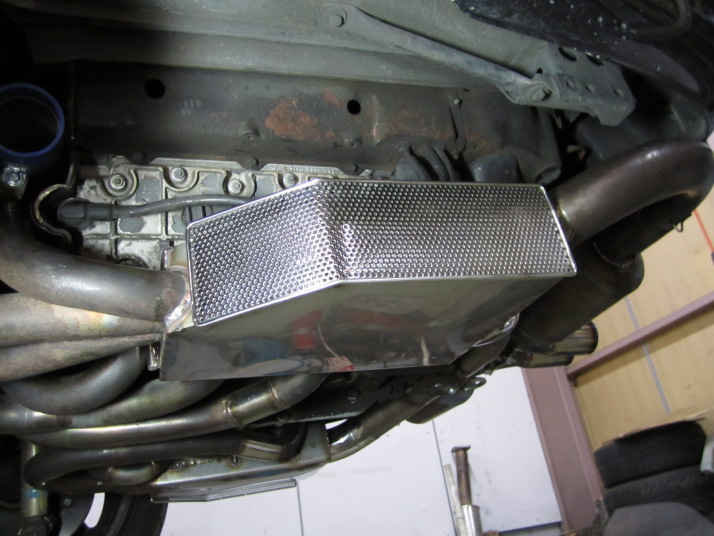

遮熱板の取り付け。
pic18
pic19
ヒートエクスチェンジャーから室内へのパイプの製作。
スペースがない為エキマニの間にパイピングを通しました。
pic20
pic21
左バンクのパイピング製作。
pic22
pic23
取り付けて完成。
