　　　　 WORKS　　　　　　　　2011-4-29　　　　　チタンマフラーの修理　　　

ポルシェ（９６４）のチタンマフラーの修理をしました。
テールエンドの交換と、ステーの製作です。

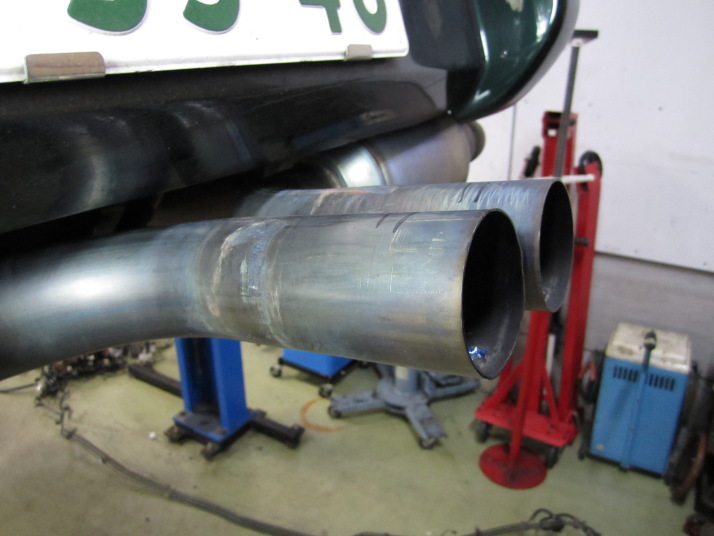

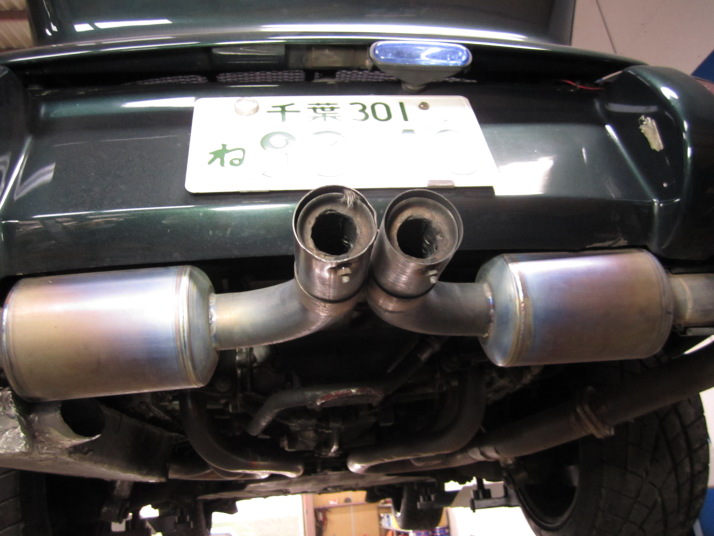

チタンマフラーのテールエンドの交換をします。

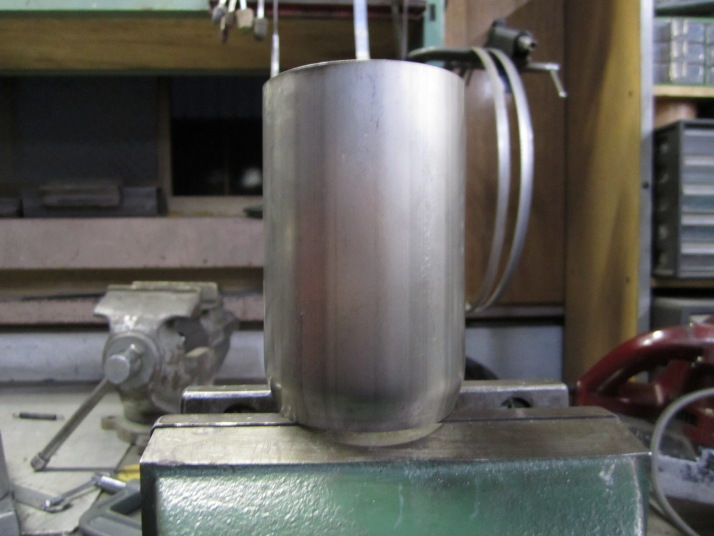

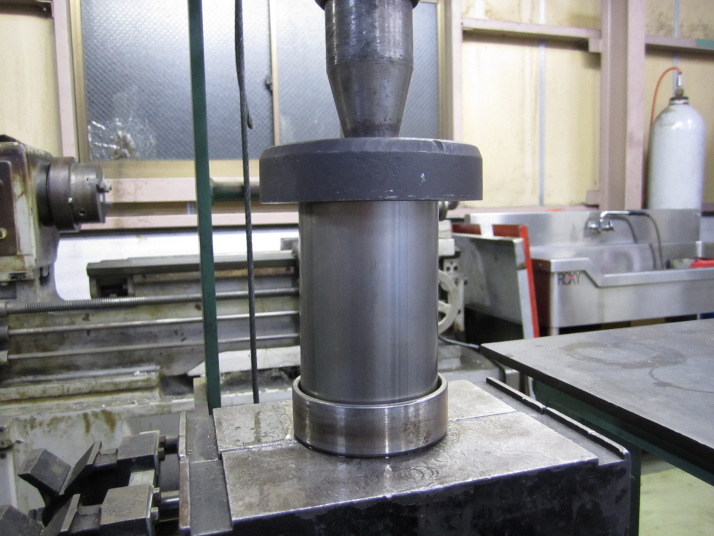

テールパイプ径を60φから70φに変更するため70φのパイプの片側をプレスで縮め60φのパイプに差し込めるようにします。

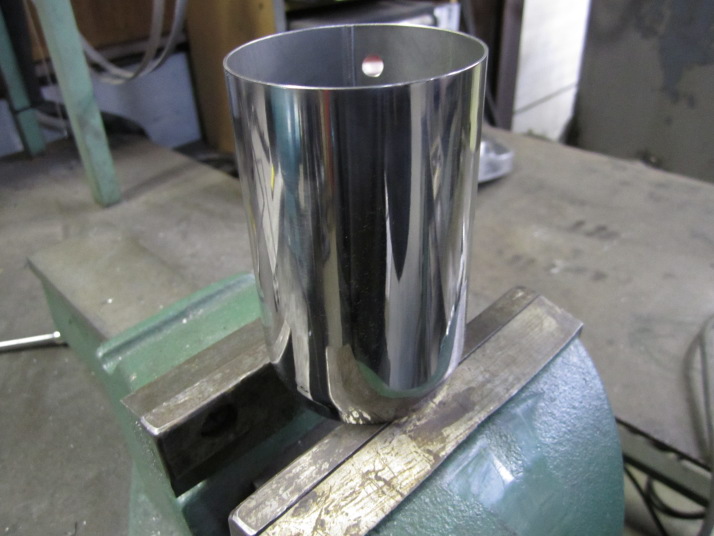

インナーサイレンサー取り付け用のねじ穴を先に開け、バフがけをします。

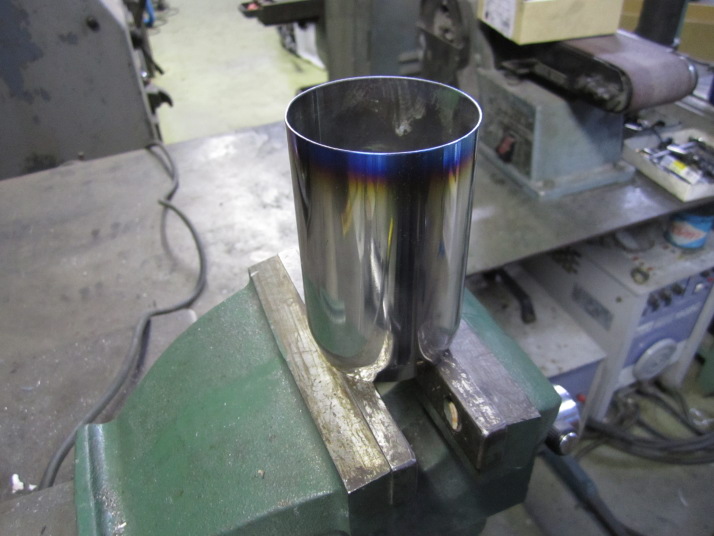

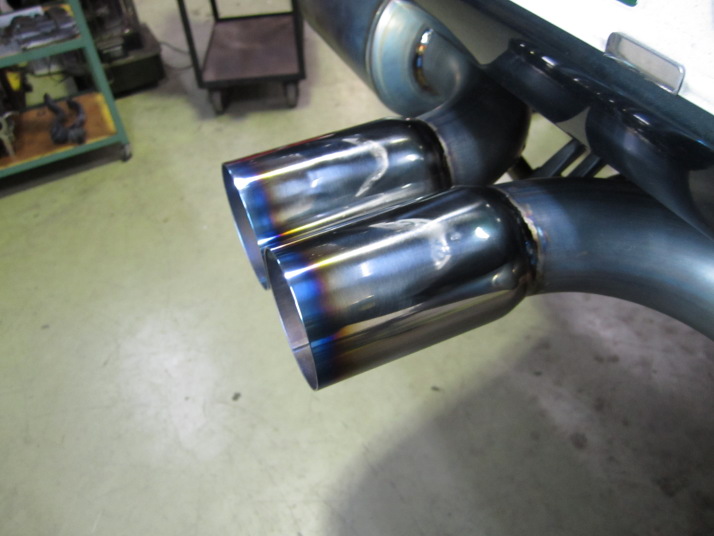

磨き終わったら、バーナーで色付けします。

マフラーとステーを取り付けるためのボスの製作。

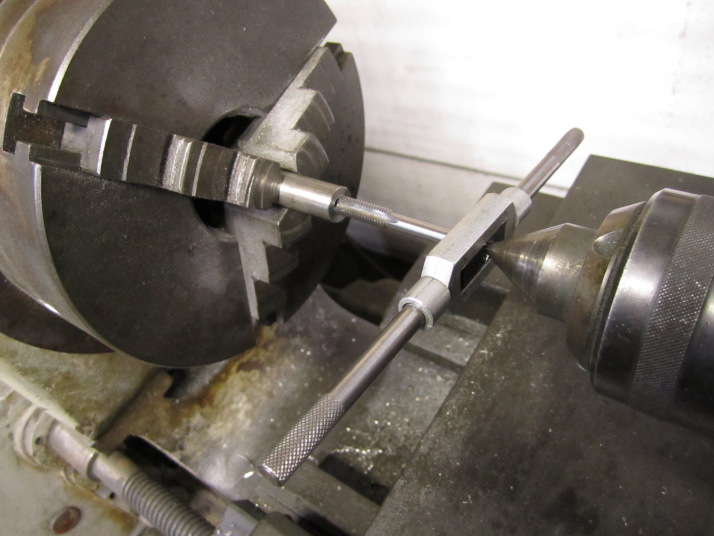

旋盤で削って穴あけ、センターを出しながらタップを立てます。

パイプの肉厚が薄いのでボスの根元からクラックが入らないようにパッチを当ててからボスを溶接します。

テールエンドをかぶせて位置だしをしていきます。

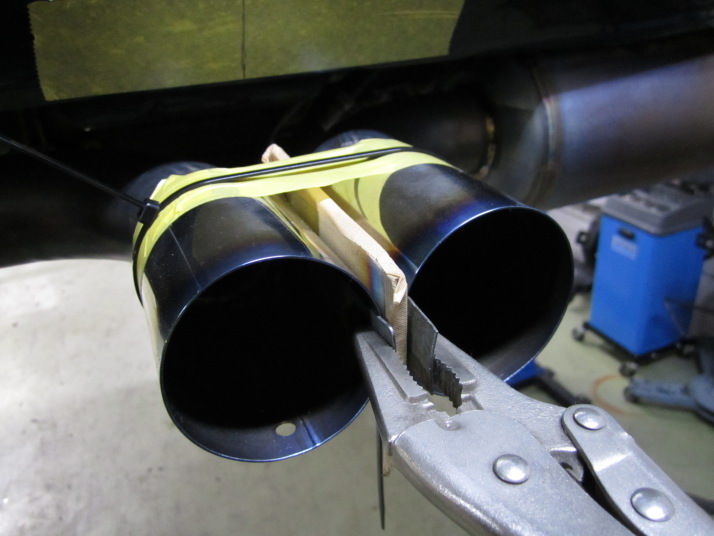

車体に取り付け、左右のテールが平行に取り付くように仮固定。
横から見たときのテールの角度も同時に調整します。

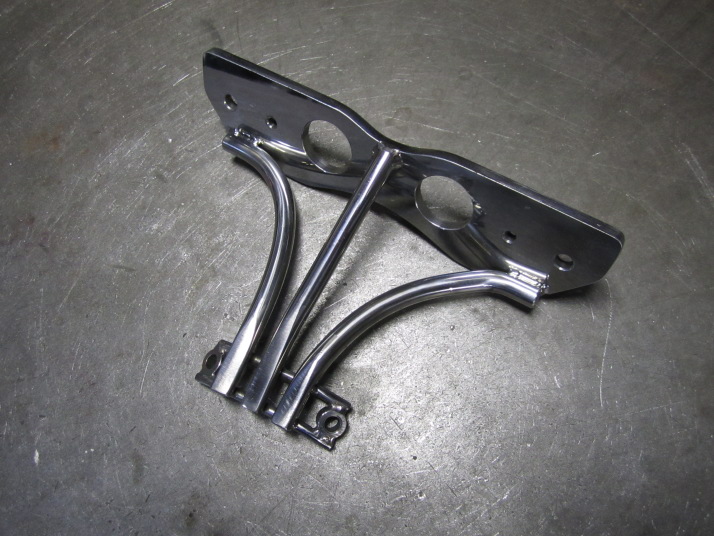

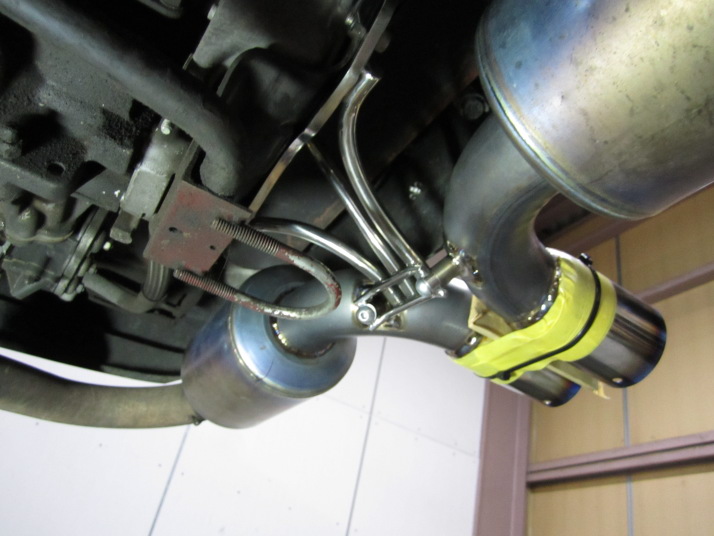

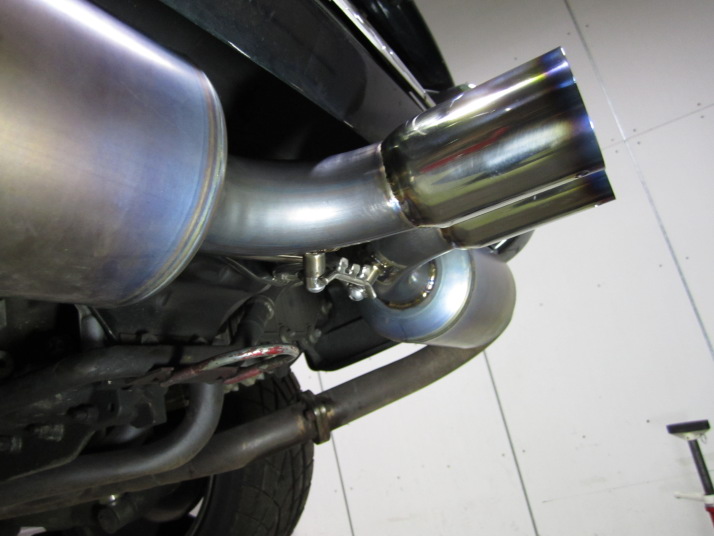

ステーを作って車体とマフラーを固定。

テールエンドの位置を調整しながら取り付けて終了。
