　　　　 WORKS　　　　　　　2011-4-15　　スイフトスポーツ(ZC31S)、オイルクーラー取り付け　　　

ZC31S、スイフトスポーツにオイルクーラー（セトラブ製)の取り付けをしました。
ターボ化する予定のない車両なので、ラジエターの隣に取り付け、導風板と遮熱板を製作しました。
ストリート仕様なのでオイルブロックはサーモ付きです。

ラジエターの脇のスペースにオイルクーラーをセットします。
バンパーをはずしてオイルクーラーのステー製作から。

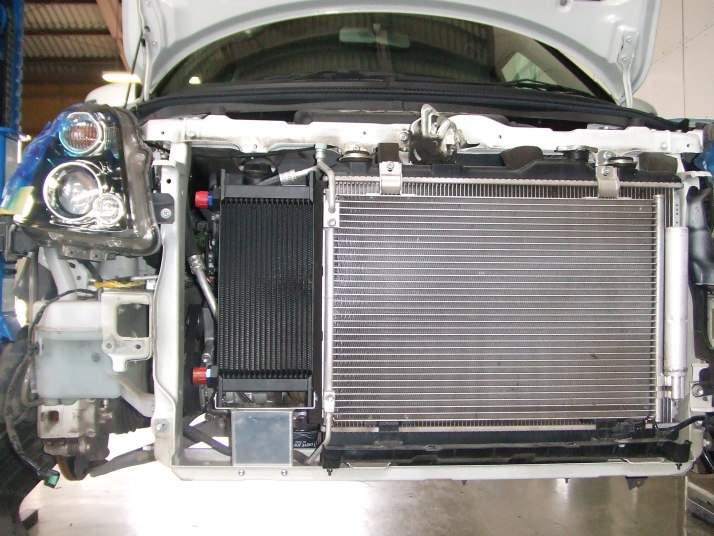

最初に下側のステーを造ってコアの位置決めをします。

次に上側のステー製作。

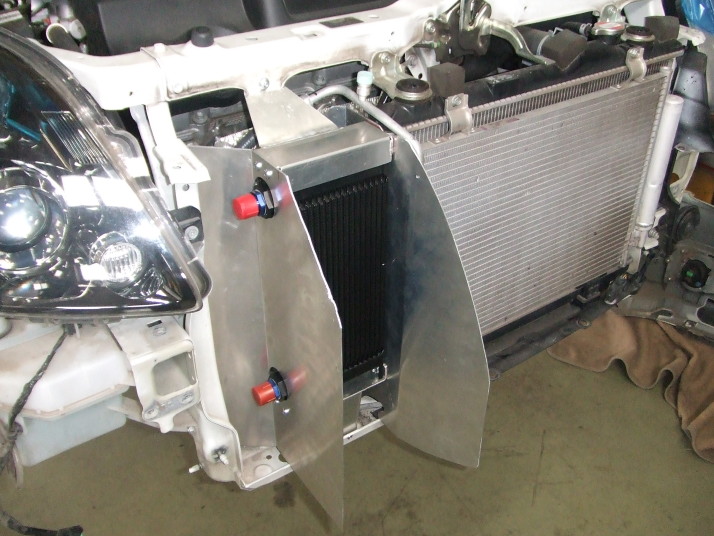

上下のステーが出来たら次に導風板、遮熱板の製作。

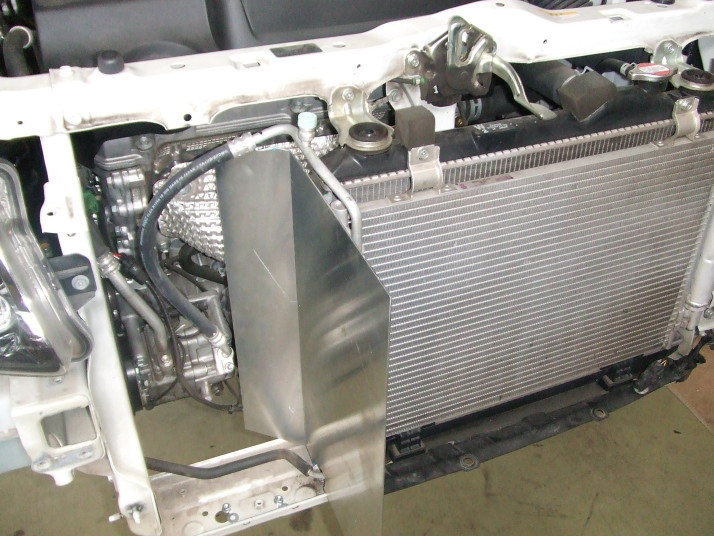

オイルクーラーの裏側がエキマニに近い為、しっかりと断熱。

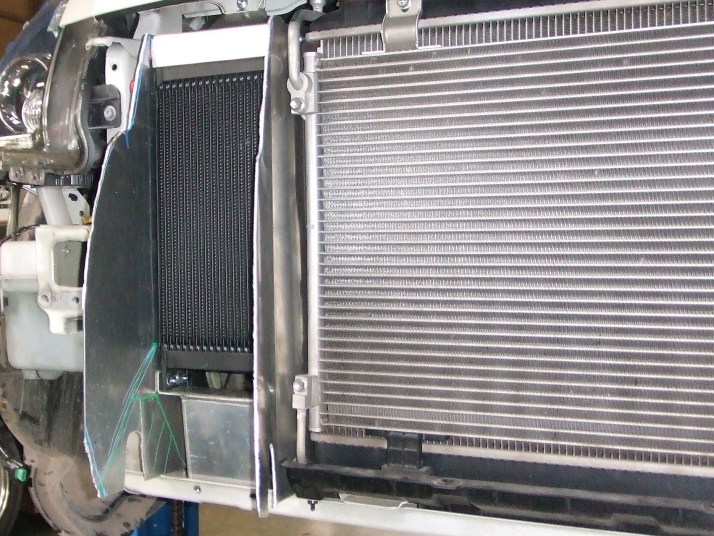

導風板は少し大きめに造りあとでカットします。

バンパーやホースメントにあたる部分をカット。

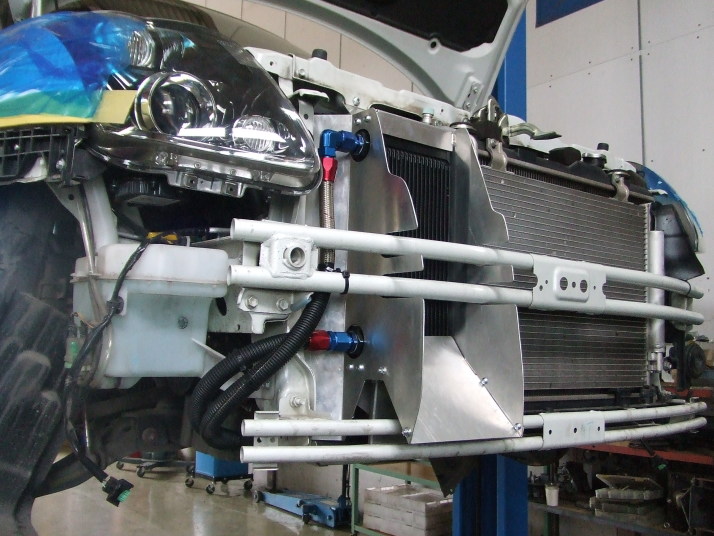

ホースをつなぎます。
エアーが抜けやすいように、オイルは下から入れて上から出します。

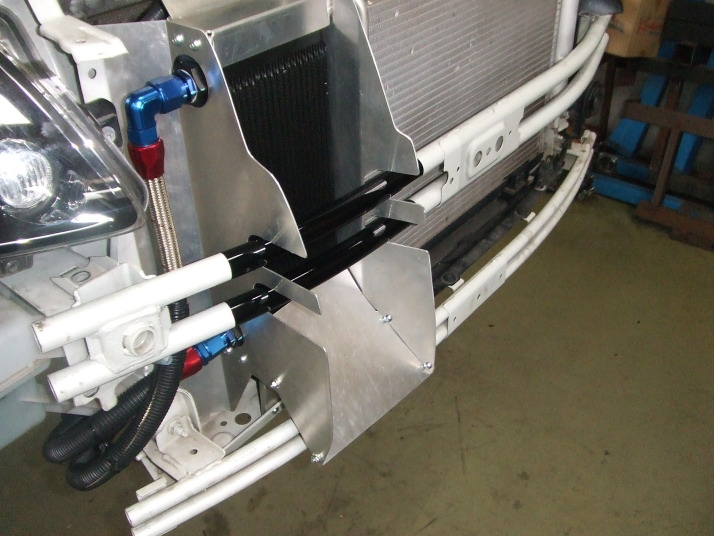

ホースメントに色を吹いておきます。

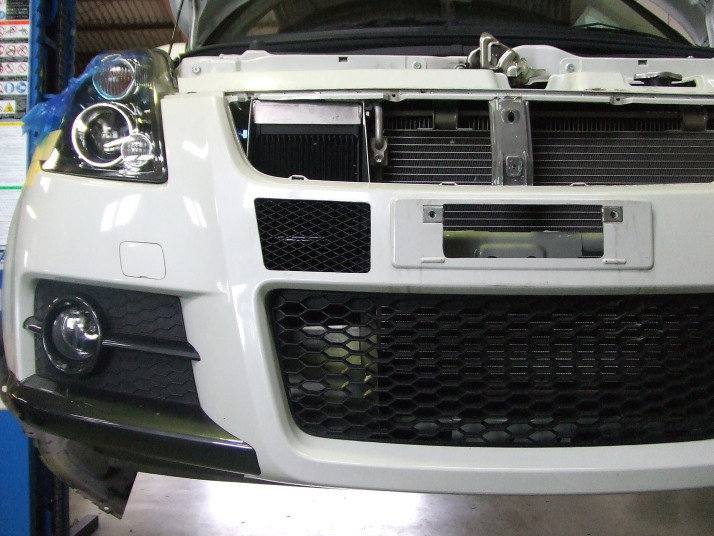

バンパーにエアーダクトを開け、メッシュを張って完成。
